Отраслевые стандарты качества ревизионных люков для топливных резервуаров АЗС

Ревизионные, инспекционные и технические люки, применяемые на объектах топливной и трубопроводной инфраструктуры, отличаются по назначению, конструкции и условиям эксплуатации. Для таких изделий не существует одного универсального профильного ГОСТ, полностью определяющего конструкцию люка, его размеры, материал, покрытие и комплектацию. Требования формируются с учетом назначения изделия, проектной документации объекта, применяемых материалов, условий наружной эксплуатации и технического задания заказчика.

Производимые люки

Классификация промышленных люков по назначению

Промышленные люки классифицируются по назначению и типу обслуживаемого объекта. Инспекционные люки топливных резервуаров обеспечивают доступ к контрольно-измерительному и запорному оборудованию. Люки аварийных резервуаров используются как защитные конструкции технологических отсеков.

Технические люки пожарных резервуаров предназначены для доступа к оборудованию противопожарного водоснабжения, а люки контроля доступа магистральных газопроводов — для обслуживания узлов трубопроводной инфраструктуры. Отдельную группу образуют ревизионные люки технологических отсеков топливных резервуаров АЗС и нефтебаз.

Основные требования к качеству промышленных люков

Качество промышленного люка определяется не одним нормативным документом, а совокупностью требований к объекту, материалам, защитному покрытию, наружной эксплуатации, пожарной безопасности, взрывобезопасности и безопасному доступу к оборудованию. Конкретные требования устанавливаются проектом объекта и техническим заданием заказчика.

• Пожарная безопасность: требования рассматриваются в составе проектных решений объекта;
• Взрывобезопасность: учитываются общие требования ГОСТ 12.1.010-76;
• Материалы: применяются алюминий и оцинкованная сталь в зависимости от исполнения;
• Защитное покрытие: применяется порошковое полимерное покрытие с выбором цвета RAL;
• Климатическое исполнение: определяется условиями наружной эксплуатации;
• Безопасность доступа: обеспечивается замковыми механизмами, газовыми упорами и элементами фиксации.

Таким образом, соответствие люка условиям эксплуатации оценивается применительно к конкретному объекту, его проекту, назначению резервуара и комплектации изделия.

Пожарная безопасность и взрывобезопасность

При размещении ревизионных и инспекционных люков на объектах топливной инфраструктуры учитываются положения СП 156.13130.2014 и общие требования взрывобезопасности, установленные ГОСТ 12.1.010-76. Для технических люков пожарных резервуаров требования пожарной безопасности рассматриваются в составе проектных решений системы противопожарного водоснабжения.

Нормативные документы не заменяют проект конкретного объекта. Обязательные характеристики люка определяются проектной документацией АЗС, нефтебазы, НПЗ, газопровода или другого промышленного объекта, а также назначением обслуживаемого оборудования.

Материал корпуса и крышки

Корпус и крышка промышленных люков выполняются в виде сварных металлических конструкций. В зависимости от модели и требований проекта основание может изготавливаться из оцинкованной стали, а крышка — из алюминия или оцинкованной стали. Для типовых алюминиевых исполнений применяется лист толщиной 2,5 мм.

Требования к алюминиевым листам устанавливает ГОСТ 21631-2023. Для крышек может использоваться рифлёная поверхность, повышающая удобство эксплуатации наружной конструкции. Конкретный материал и конструктивное исполнение согласуются с заказчиком.

Порошковое покрытие и цвет RAL

Для наружных поверхностей промышленных люков применяется защитно-декоративное порошковое полимерное покрытие. Цвет может выбираться по каталогу RAL в соответствии с проектом, корпоративным оформлением объекта или системой цветовой идентификации оборудования.

Технологические процессы нанесения порошковых полимерных покрытий регламентирует ГОСТ 9.410-88. Для производства люков ООО «ДЕЙКИП» применяется порошковая краска PRIMATEK. Требования к конкретному покрытию и цвету согласуются при оформлении технического задания.

Наружная эксплуатация и климатическое исполнение

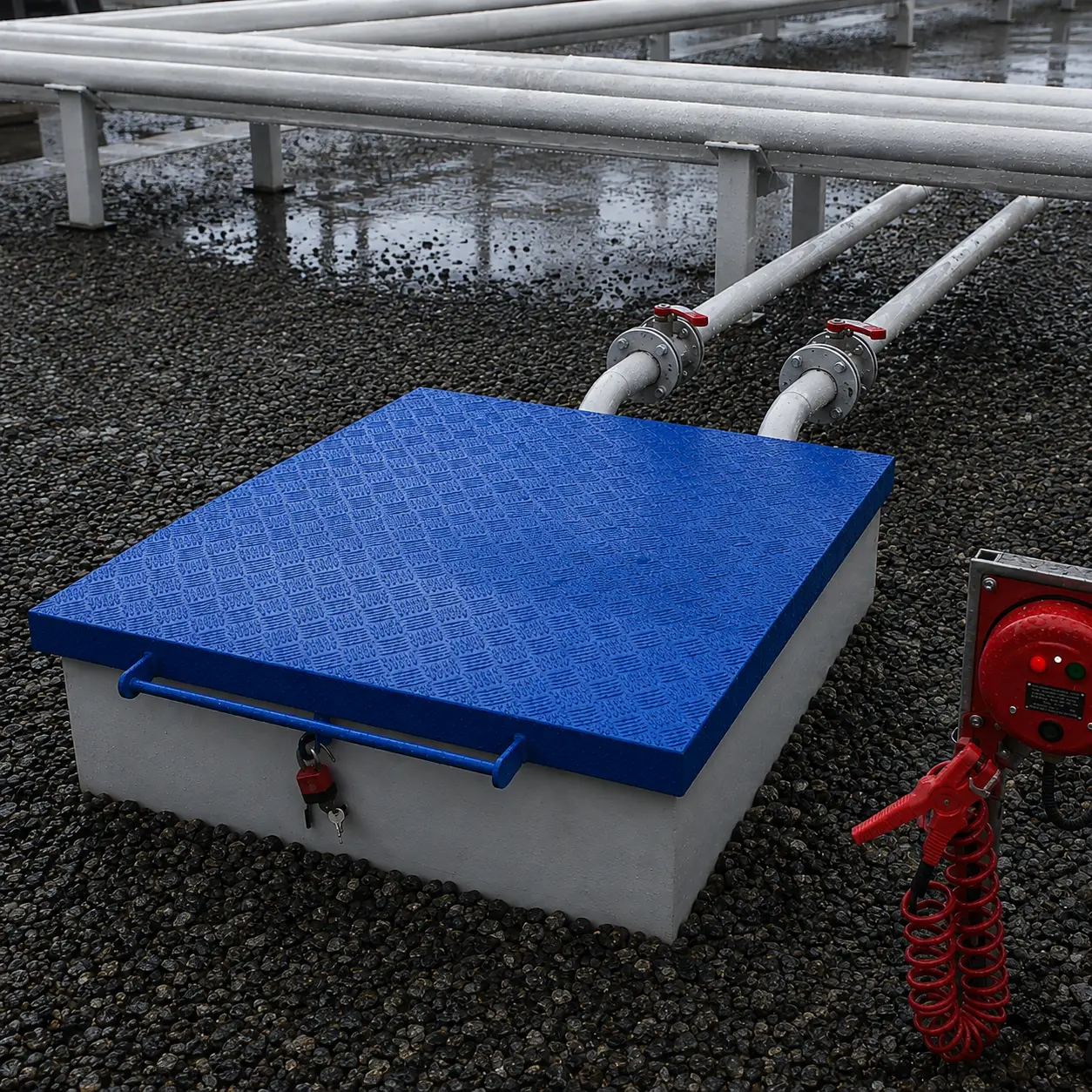

Ревизионные, инспекционные и технические люки предназначаются для наружного размещения на площадках АЗС, нефтебаз, НПЗ, резервуарных комплексов и объектах трубопроводной инфраструктуры. Конструкция должна учитывать воздействие атмосферных осадков, загрязнений и условия эксплуатации конкретного объекта.

Климатическое исполнение определяется с учетом положений ГОСТ 15150-69. При этом допустимый температурный диапазон и конкретные условия эксплуатации должны указываться в технической документации изделия и определяться требованиями проекта.

Безопасное открытие и контроль доступа

1. Газовые упоры уменьшают усилие, необходимое для открытия крышки.
2. Механический фиксатор удерживает крышку в открытом рабочем положении.
3. Замковый механизм ограничивает несанкционированный доступ к оборудованию.
4. Страховочные элементы могут ограничивать ход крышки и защищать конструкцию от воздействия ветра.
5. Ручка и петли должны обеспечивать штатное открытие и закрытие люка без перекосов.
6. Комплектация механизмов определяется конструкцией люка и техническим заданием заказчика.

Типовые и индивидуальные размеры

ООО «ДЕЙКИП» производит промышленные люки типовых размеров, а также индивидуальные односекционные и многосекционные конструкции. В каталоге представлены изделия различных форматов, включая 900×600, 900×900, 1000×800, 1110×900, 1000×1000, 1200×1200 мм и крупногабаритные многосекционные исполнения.

Требования к конкретному изделию

Промышленный люк нельзя оценивать только по размеру или материалу крышки. Требования зависят от назначения резервуара или обслуживаемого узла, условий размещения, состава оборудования, проекта объекта, климатических факторов, требований пожарной безопасности и взрывобезопасности.

Поэтому отраслевые ГОСТ и своды правил следует рассматривать совместно с проектной документацией и техническим заданием. Именно проект, назначение изделия и согласованная комплектация определяют окончательную конструкцию конкретного ревизионного, инспекционного или технического люка.
